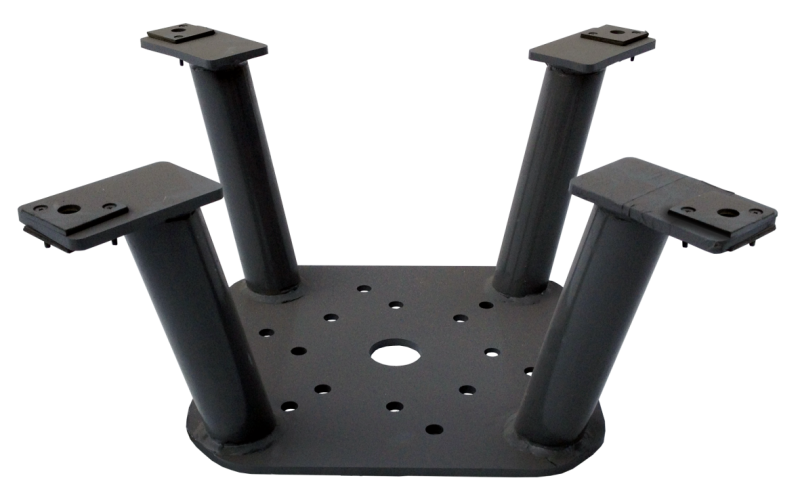

ПЬЕДЕСТАЛ УНИВЕРСАЛЬНЫЙ

Пьедестал универсальный предназначен для установки высокочастотных заградителей серии ВЗ с номинальным током от 630 до 4000 А на все существующие типы опорных конструкций.

Пьедесталы устанавливаются:

• на любые типы опорных фундаментов;
• на конденсатор связи, оснащенный изолирующей подставкой, при подключении высокочастотного заградителя к линиям 35 и 110 кВ;
• на колонку конденсаторов связи 220 кВ, состоящую из двух конденсаторов связи и изолирующей подставки, в случае подключения высокочастотного заградителя к линии 220 кВ;
• на все существующие типы шинных опор, состоящих из одной или нескольких колонок опорных изоляторов;
• на другие неуказанные виды опорных конструкций.



Маркировка

Пьедестал универсальный (ПВЗ)-ХХХХ УХЛ1,
где ХХХХ - номинальный ток высокочастотного заградителя, под который устанавливается пьедестал.

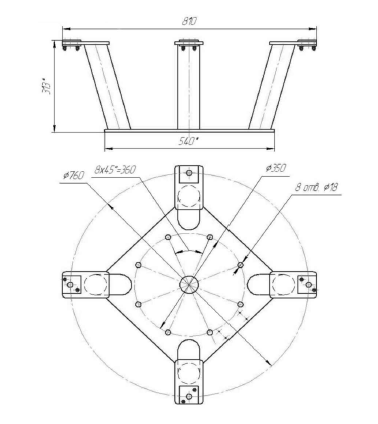

Габаритно-установочные размеры
