ОБОРУДОВАНИЕ ВЧ-СВЯЗИ
Пример схемы организации ВЧ-каналов по ВЛ

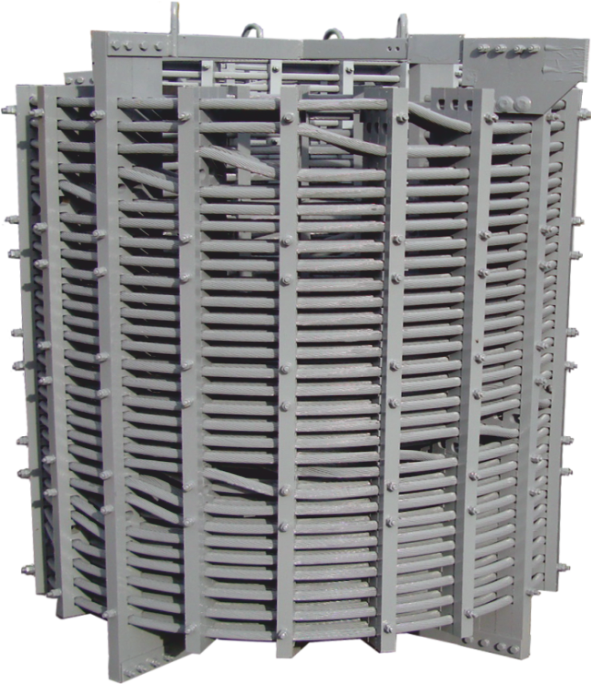

ВЫСОКОЧАСТОТНЫЕ ЗАГРАДИТЕЛИ СЕРИИ ВЗ
![ВЧ-заградитель](includes/img/hf01.png)
Высокочастотные заградители серии ВЗ предназначены для ослабления шунтирующего действия оборудования и шин подстанций и ответвлений от ВЛ на сигналы противоаварийной автоматики, релейной защиты, телефонной связи и телемеханики, передаваемые по фазным проводам высоковольтных (6-1150кВ) линий электропередачи.
ВЧ-заградители представляют собой заграждающие фильтры, которые включаются в рассечку фазного провода, и могут быть настроены на определенные полосы заграждения из диапазона (16-1000) кГц.
В случае организации каналов ВЧ связи по изолированным грозозащитным тросам ВЧ-заградители служат для заземления тросов по промышленной частоте в местах присоединения.
Параметры высокочастотного заградителя
Основными параметрами ВЧ-заградителя являются:
- класс линии электропередачи;
- полоса частот заграждения;
- номинальный длительный ток;
- номинальный кратковременный ток;
- ударный ток;
- величина активной составляющей полного сопротивления;
- индуктивность реактора ВЗ.
![](img/table.png)
Значения характеристического сопротивления ВЛ и соответствующего значения активной составляющей полного сопротивления ВЗ, с учетом рекомендованных МЭК и СТО значений номинального длительного тока ВЗ (вытекающие из требований МЭК 60353 и СТО 56947007)
МЭК и СТО устанавливают следующие стандарты номиналов индуктивности реактора (мГн):
0,2 - 0,25 - 0,315 - 0,4 - 0,5 - 1,0 - 2,0.
![](img/table.png)
Требования, устанвливаемые МЭК и СТО к номинальному кратковременному и ударному токам ВЗ

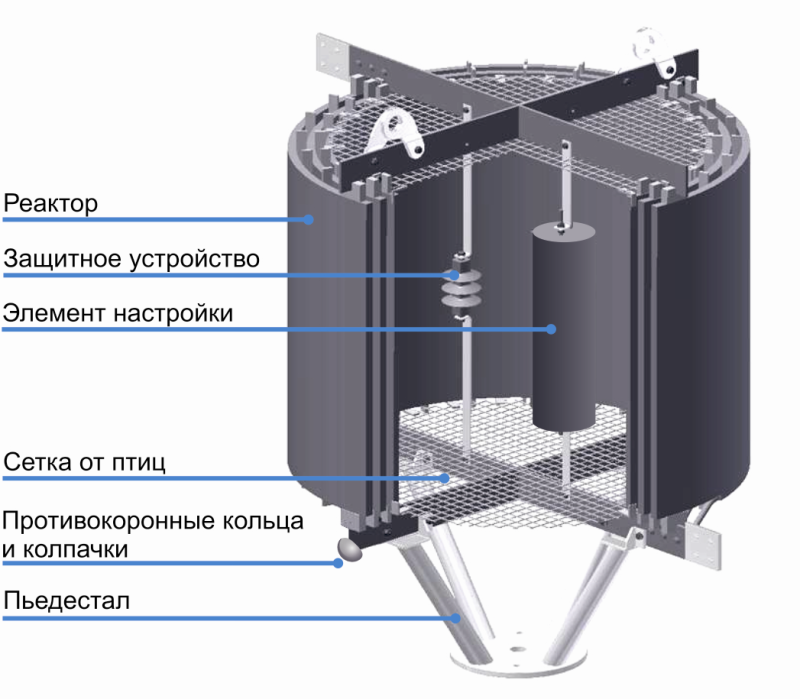

Конструкция
![ВЧ-заградитель конструкция](includes/img/hf02.png)
Основные составляющие конструкции высокочастотного заградителя:
- реактор заградителя (РЗ) - катушки индуктивности, предназначенная для пропускания тока промышленной частоты, протекающего по проводу линии, в которой включен ВЗ;
- защитное устройство (ЗУ), предназначенное для зашиты реактора и элемента настройки от перенапряжений, возникающих на линии и распределительных устройствах подстанций (атмосферных, от коротких замыканий и коммутационных);
- элемент настройки (ЭН), предназначенный для получения (совместно с реактором) необходимого сопротивления заграждения в заданной полосе частот.
В ряде случаев, в зависимости от требований к высокочастотным параметрам ВЗ, ЭН может отсутствовать.
Дополнительные комплектующие высокочастотного заградителя:
- сетки от птиц;
- противокоронные кольца и колпачки;
- пьедестал для установки высокочастотного заградителя на опорной конструкции.
![](img/table.png)
Технические характеристики основных типов высокочастотных заградителей
Реактор
Конструктивно реактор заградителя представляет собой катушку индуктивности (однослойную или многослойную), изготовленную из провода (как правило, алюминиевого или медного), размещенного на каркасе (реечный, цилиндрический и др.) из материала с высокими электроизоляционными свойствами. Каркас реактора ВЗ, наряду с высокими электроизоляционными свойствами, должен обеспечить высокую механическую прочность конструкции , необходимую для устойчивой работы оборудования при протекании через ВЗ токов короткого замыкания (предельные величины токов указаны в табл. 2), с учетом длительной (до 30 и более лет) эксплуатации в условиях воздействия соответствующих климатических факторов.
Материал каркаса реактора обладает:
- высокими электроизоляционными свойствами;
- высокой механической прочностью;
- устойчивостью к воздействию климатических и иных факторов, характерных для оборудования наружной установки (температура, влажность, соляной туман, обледенение, солнечное излучение, загрязненность воздуха и др.)
Каркас реактора изготавливается из композитных материалов.
Реактор ВЗ имеет защитное (как правило, многослойное) покрытие, в т.ч. для предохранения от межслоевого и межвиткового шунтирования при обледенении, активных (особенно загрязненных) атмосферных осадках, несанкционированном попадании металли-ческих предметов на проводящие поверхности катушки реактора.

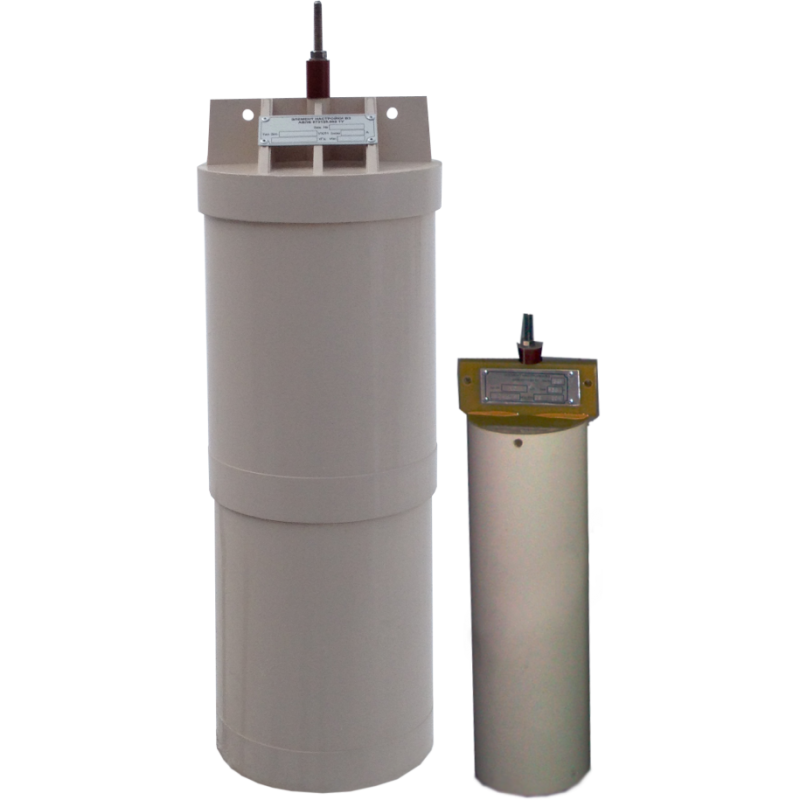

Элемент настройки серии ЭН
![ЭН](includes/img/hf03.png)
Элемент настройки предназначен для обеспечения, совместно с реактором, необходимого сопротивления заграждения в заданной полосе частот.
Элемент настройки, в зависимости от требуемой полосы частот заграждения, выполняется по схеме одночастотной настройки, двух- или трехконтурной схеме узкополосного заградительного фильтра, либо по схеме заградительного фильтра верхних частот.
Завод–изготовитель производит расчет и настройку на согласованный с заказчиком диапазон частот заграждения.
По спецификации заказчика элемент настройки может быть изготовлен на любой диапазон частот заграждения, с точностью 0,5 кГц в диапазоне частот от 16 до 1000 кГц.
В случае необходимости предприятие изготавливает элементы настройки для обеспечения заграждения двух или трёх полос частот.
Схемы ЭН, конструкция ЭН, виды используемых материалов, комплектующих и технологий в совокупности обеспечивают устойчивость к перенапряжениям, вызванным:
- протеканием номинального кратковременного тока п. 19.3.2 МЭК 60353;
- атмосферными (грозовыми) воздействиями п. 19.3.1. МЭК 60353;
- коммутационными воздействиями пп С.4.3 и С.5.2. МЭК 60353.
Гарантийный срок на элементы настройки составляет 5 лет.
Срок эксплуатации составляет 20 лет.

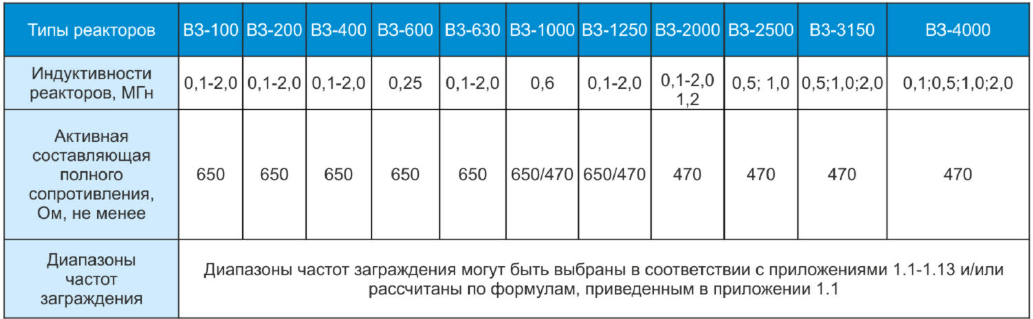

Основные технические характеристики ЭН
![Характеристики ЭН](includes/img/hf04.png)
Защитное устройство
В качестве защитного устройства ВЗ предприятие использует Ограничители Перенапряжений Нелинейные (ОПН). Ограничители перенапряжений нелинейные с полимерной изоляцией серии ОПН предназначены для защиты элемента настройки ВЗ от коммутационных и грозовых перенапряжений.
ОПН выполнен в виде колонки варисторов, заключенных в герметичный полимерный корпус.
Принцип действия основан на нелинейности вольт-амперной характеристики варисторов.
При рабочем напряжении активные токи через варисторы не превышают значения 1 мА, а при перенапряжениях достигают многих сотен и тысяч ампер.
Условия эксплуатации
Заградители предназначены для работы в следующих условиях:
- в части воздействия климатических факторов внешней среды - для длительной работы в исполнении «У» и «УХЛ» категории размещения I по ГОСТ 15150-69 и ГОСТ 15543-70; тип атмосферы II по ГОСТ 15150-69; тип атмосферы II по ГОСТ 15150-69;
- высота на уровнем моря до 2000 м.
Преимущества ВЗ производства ООО "Уральский завод АСУС"
Большое количество типов ВЗ (около 60), различающихся:
- по номинальному току;
- по индуктивности;
- по допустимому номинальному кратковременному (ударному) току.
Уменьшенные габариты и вес:
- большие возможности по установке непосредственно на конденсаторы связи и КРУ;
- большие возможности при реконструкции в случае замены устаревших ВЗ на ВЗ с повышенными динамическими характеристиками без перестройки порталов.
ВЗ с нестандартными частотами заграждения
- в т.ч. в диапазоне от 16 до 24 кГц;
- двух- и трехчастотные полосы заграждения;
- диапазоны заграждения с Ra ≥ 1000 Ом.

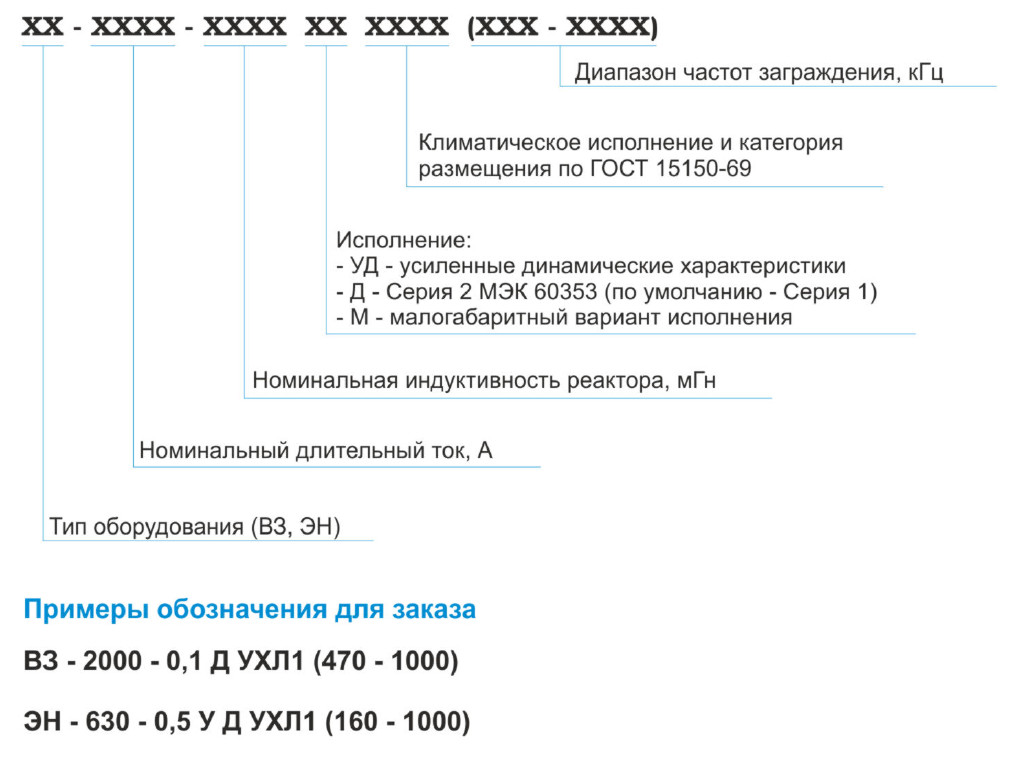

Обозначение высокочастотного заградителя и элемента настройки
![Обозначение ВЧЗ и ЭН](includes/img/hf05.png)
