КОНДЕНСАТОРЫ СВЯЗИ

Конденсаторы связи предназначены:

• для обеспечения высоковольтной связи на частотах от 24 до 1500 кГц в линиях электропередачи номинальным напряжением 35, 110, 150, 220, 330, 500 кВ переменного тока 50 и 60 Гц.

• для присоединения аппаратуры связи к линиям электропередачи от 6 до 35 кВ и грозозащитным тросам.

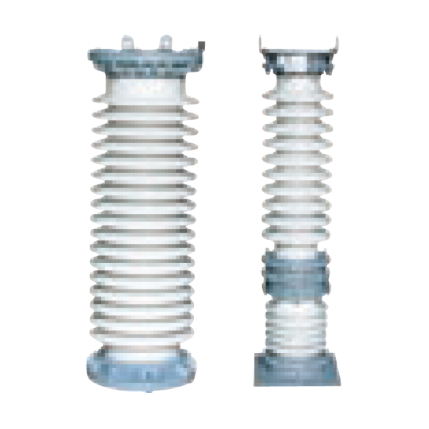

Конденсаторы изготовлены в фарфоровых покрышках и пропитаны экологически безопасной жидкостью.

В обозначении конденсаторов первая цифра после типа - номинальное напряжение в киловольтах, вторая - емкость в нанофарадах.
СМА - конденсатор в фарфоровой армированной покрышке;
Б - категория электрооборудования по внешней изоляции;
В - с выводом; (1 - совмещенный с изолирующей подставкой;
М - конденсаторы изготавливаются в металлических корпусах.
Конденсаторы изготавливают в композитном корпусе с силиконовым оребрением, в номере конденсатора указывают букву «К».
