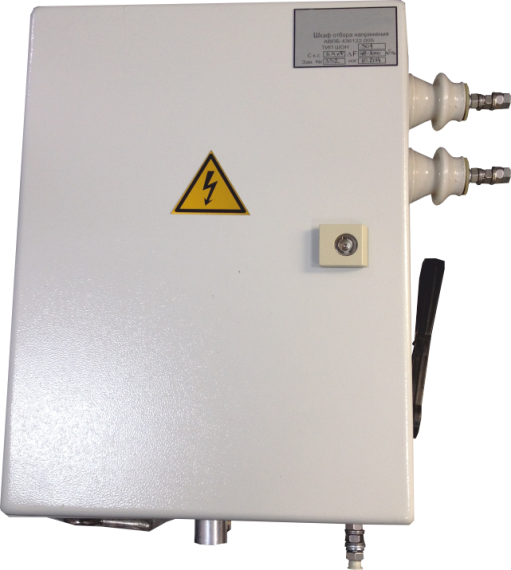

ШКАФ ОТБОРА НАПРЯЖЕНИЯ ШОН-301С (ШОН-302С)

Шкаф отбора напряжений (ШОН) предназначен для формирования контрольных напряжений управления, измерений, защит линии электропередачи, к которой он подключен, посредством конденсатора связи на электрических подстанциях переменного тока с номинальной частотой 50 Гц и номинальным напряжением 110 кВ и 220 кВ.



Конструктивное исполнение

ШОН по виду конструкции представляет шкафы малогабаритные с доступом через переднюю дверь и элементами крепления и защиты. Аппаратура, устанавливаемая в ШОН, размещена на раме, закрепленной к задней стенке шкафа.

Степень защиты по ГОСТ 14254-96: IP54.

Климатическое исполнение по ГОСТ 15543-70 и ГОСТ 15150-69:

• У1 — для поставки в районы с умеренным климатом;
• УХЛ1 — для поставки в районы с холодным климатом;
• Т1 — для поставок в районы с тропическим климатом.

Группа условий эксплуатации в части воздействия механи­ческих факторов: М1 по  ГОСТ 17516-92.
 Способ установки: навесного исполнения.
 Габариты, мм: 400x600x250.
 Масса: не более 25 кг.



Основные характеристики
