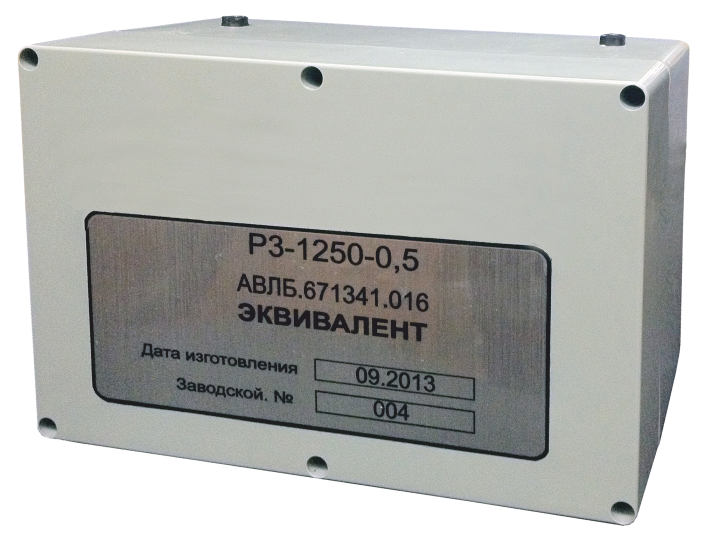

ЭКВИВАЛЕНТ РЕАКТОРА ВЫСОКОЧАСТОТНОГО ЗАГРАДИТЕЛЯ
![Эквивалент реактора ВЧЗ](includes/img/ekv01.png)
Эквивалент реактора высокочастотного заградителя (далее по тексту ЭКВИВАЛЕНТ) предназначен для проверки работоспособности элементов настройки высокочастотного заградителя (проверка рабочей полосы заграждения).
Параметры ЭКВИВАЛЕНТА полностью идентичны соответствующим характеристикам реактора высокочастотного заградителя в отношении емкости и индуктивности реактора.
При проверке характеристик (АЧХ) элемента настройки теперь нет необходимости в демонтаже высокочастотного заградителя. Достаточно демонтировать только ЭН и защитное устройство (ОПН).

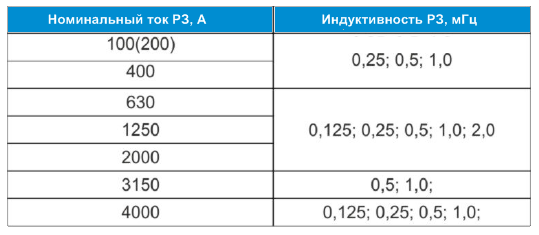

Номиналы предлагаемых эквивалентов
![Номиналы предлагаемых эквивалентов](includes/img/ekv02.png)

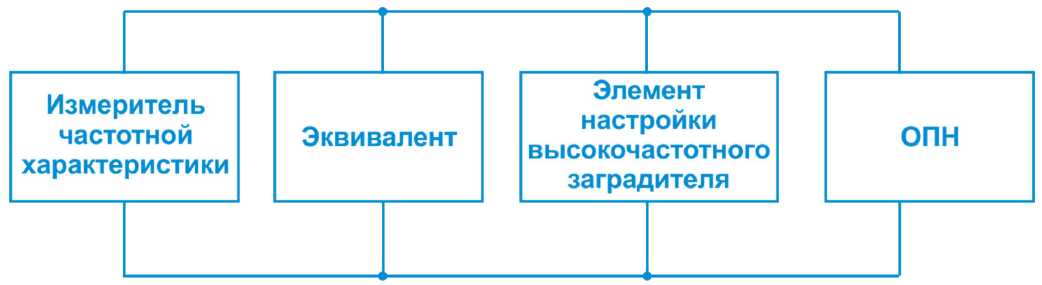

Схема измерения характеристик ЭН с использованием эквивалента реактора ВЗ
![Эквивалент реактора ВЧЗ](includes/img/ekv03.png)
