РАЗДЕЛИТЕЛЬНЫЙ ФИЛЬТР

Разделительный фильтр РФ предназначен для защиты приемника аппаратуры противоаварийной автоматики (либо аппаратуры защит) от прямого воздействия мощного сигнала передатчика аппаратуры связи, в случае их подключения в один высокочастотный тракт с использованием одного фильтра присоединения.

Разделительные фильтры должны включаться:

• в тракт каждого канала при параллельном подключении аппаратуры специализированных каналов ВЧ-защиты и специализированных каналов РЗ и ПА;
• в тракт аппаратуры связи при параллельном подключении аппаратуры специализированных каналов ВЧ-защиты или специализированных каналов РЗ и ПА.



Технические характеристики

Разделительный фильтр рассчитан на мощность 250 ВА сигнала высокой частоты в полосе пропускания.
Затухание, вносимое разделительным фильтром при включении его в ВЧ-тракт параллельно с нагрузкой 75 Ом, не превышает 0,8 дБ в полосе частот ± 2 кГц относительно частоты настройки фильтра.

 Для обеспечения   F= 4 кГц может быть применен полосовой РФ.
Затухание, вносимое разделительным фильтром при включении его в ВЧ тракт последовательно с нагрузкой 75 Ом, не превышает 0,8 дБ на частотах, отстоящих от частоты настройки фильтра в обе стороны на 10% и более.
Для полосового РФ 10% считается от граничных частот.
Сопротивление изоляции выходных цепей разделительного фильтра по отношению к корпусу ≥ 100 МОм.

Электрическая прочность изоляции между корпусом и клеммой ПЗ (ПС) выдерживает 1500 В (эффективных) переменного тока частотой (50±3) Гц в течение 1 минуты.
Диапазон рабочих частот от 16 до 1000 кГц.

Номинальное значение основных технических характеристик указаны для номинальных климатических условий по ГОСТ 15150-69:

• температура от 1 до 45оС;
• относительная влажность воздуха от 45 до 80 %;
• атмосферное давление от 8,4 х104 Па до 10,7х104 Па (от 630 до 800 мм рт.ст.)



Конструктивное исполнение

Корпус фильтра состоит из основания и крышки, изготовленных из алюминиевого сплава.
Все элементы фильтра размещены на основании корпуса, крышка прижимается
к основанию винтами.
Климатическое исполнение разделительного фильтра РФ-У, категория размещения — 3 по ГОСТ 15150-69.

Масса разделительного фильтра: не более 1 кг.
Габаритные размеры, мм: 120Х120Х95.
Гарантийный срок 5 лет.
Срок службы не менее 12 лет.



Виды монтажа:

• монтаж на DIN-рейку;
• возможность монтажа на любую поверхность.



Особенности

• уменьшены габаритно-массовые характеристики;
• усилена пылевлагозащита;

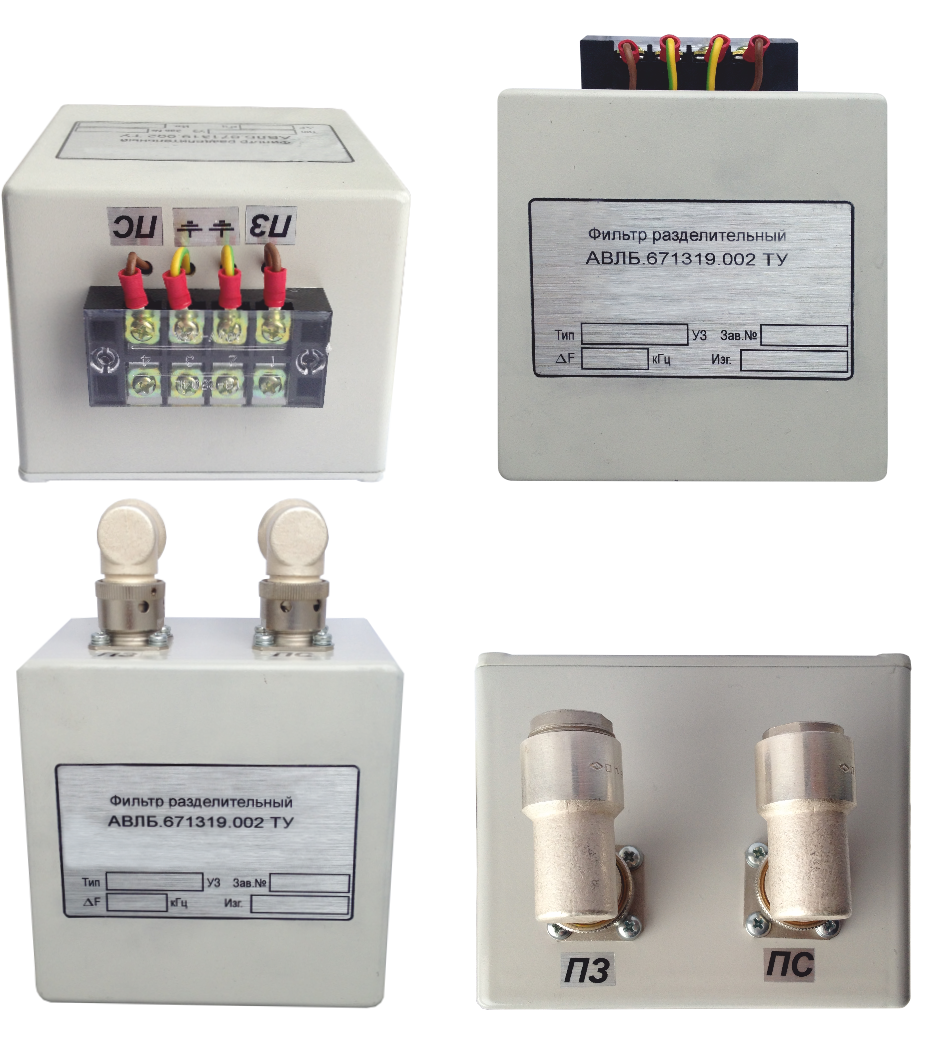

• два типа подключения радиочастотного кабеля:

 — через клеммную колодку;
 — через высокочастотный разъем СР-75.



Обозначения

1. Стандартный разделительный фильтр РФ-F хх У3,
где F — частота настройки фильтра, кГц; хх — способ подключения радиочастотного кабеля: «КК» — клеммная колодка, либо «СР» — высокочастотный разъем СР-75.

2. Полосовой разделительный фильтр РФ-(Fн - Fв) xx У3,
где Fн — нижняя граница диапазона частот, кГц;  Fв — верхняя граница диапазона частот кГц, хх - способ подключения радиочастотного кабеля: «КК» — клеммная колодка либо «СР» — высокочастотный разъем СР-75.
